Configurando Leitor RFID Zebra (RDF40)
Objetivo
Este manual tem como objetivo orientar o processo de instalação do leitor RFID e a configuração necessária para comunicação com o aplicativo Presence Count.
Pré-requisitos
Computador com sistema operacional Windows
Leitor RFID compatível (ex.: RFD40 / RFD90)
Cabo USB do leitor
Permissão para instalação de softwares
Download do Instalador 123RFID Desktop
Para realizar a configuração do leitor, é necessário instalar o software 123RFID Desktop, da Zebra.
O instalador pode ser obtido de duas formas:
Por meio do link interno disponibilizado via Google Drive, que direciona diretamente para o download do executável;
Acessando a página oficial da Zebra, onde é possível visualizar todas as versões disponíveis do software.
Ambas as opções levam ao mesmo instalador e podem ser utilizadas conforme preferência.
Instalação do 123RFID Desktop
Após concluir o download, execute o instalador na máquina.

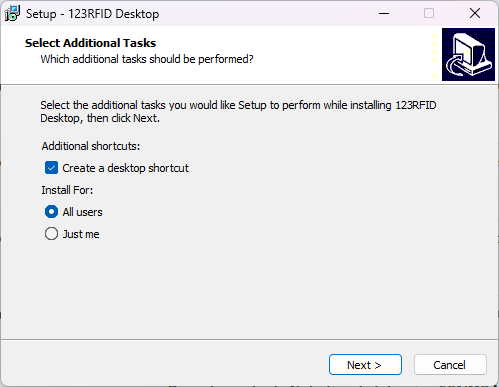

Na tela de instalação, mantenha as opções padrão selecionadas, conforme apresentado pelo próprio executável.
Clique no botão "Next" até a finalização do processo.

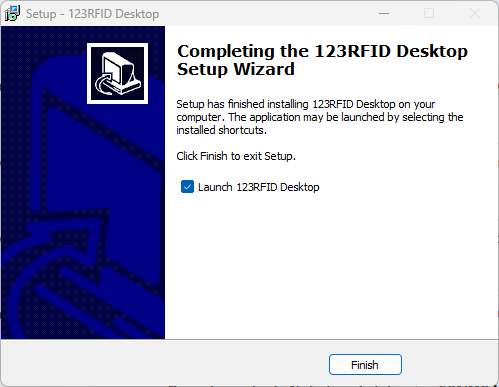

Ao concluir, marque a opção Launch 123RFID Desktop (se disponível) e finalize a instalação.
Identificação da Porta COM do Leitor
Abra o Gerenciador de Dispositivos do Windows.
Localize a seção Portas (COM e LPT).
Com o gerenciador aberto, conecte o cabo USB do leitor RFID ao computador.
Serão exibidas duas novas portas COM.
Anote as descrições e numeração das portas, pois uma delas será utilizada na configuração do 123RFID Desktop.
Configuração do Leitor no 123RFID Desktop
Abra o aplicativo 123RFID Desktop.

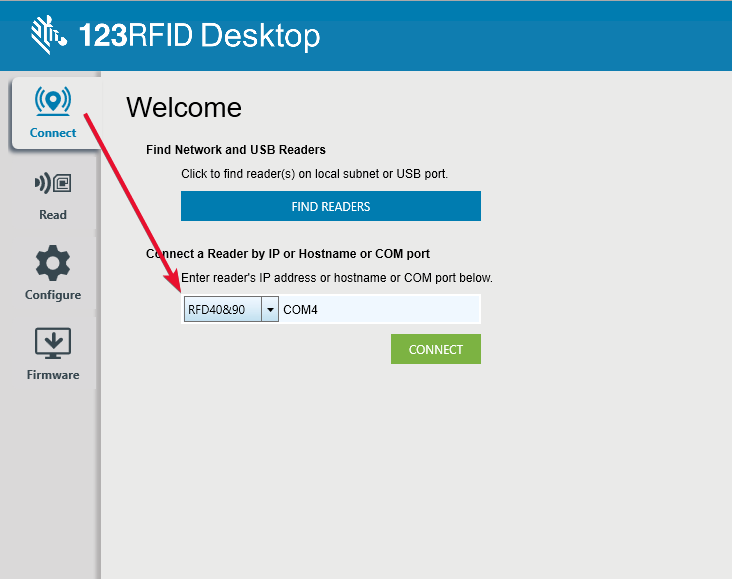

Na tela inicial:
Selecione a opção RFD40&90.
No campo ao lado, informe uma das portas COM identificadas no Gerenciador de Dispositivos.
Clique no botão CONNECT para estabelecer a conexão.
Ajustes de Configuração do Leitor
Após a conexão, acesse o menu Configure.
Na lista de modelos de leitor:
Selecione PREMIUM caso o modelo não seja identificado automaticamente.
A tela de configurações será exibida com diversos submenus.

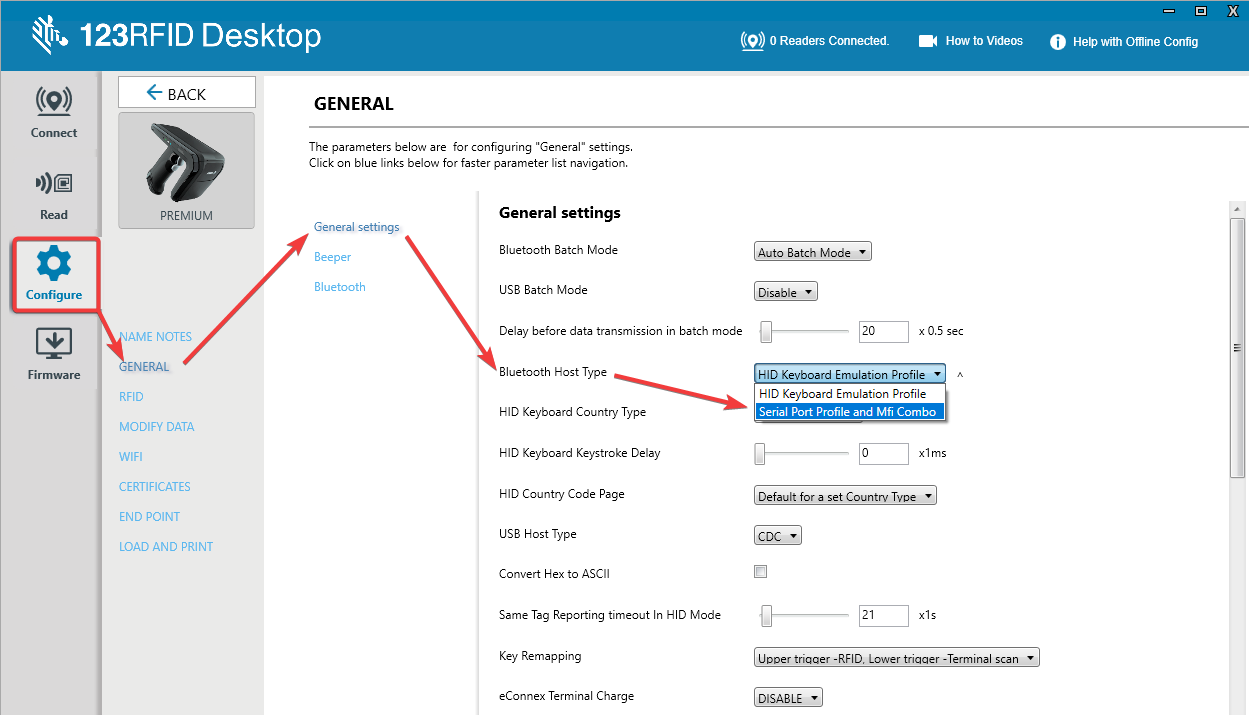

Selecione o submenu GENERAL.
Localize a opção Bluetooth Host Type.

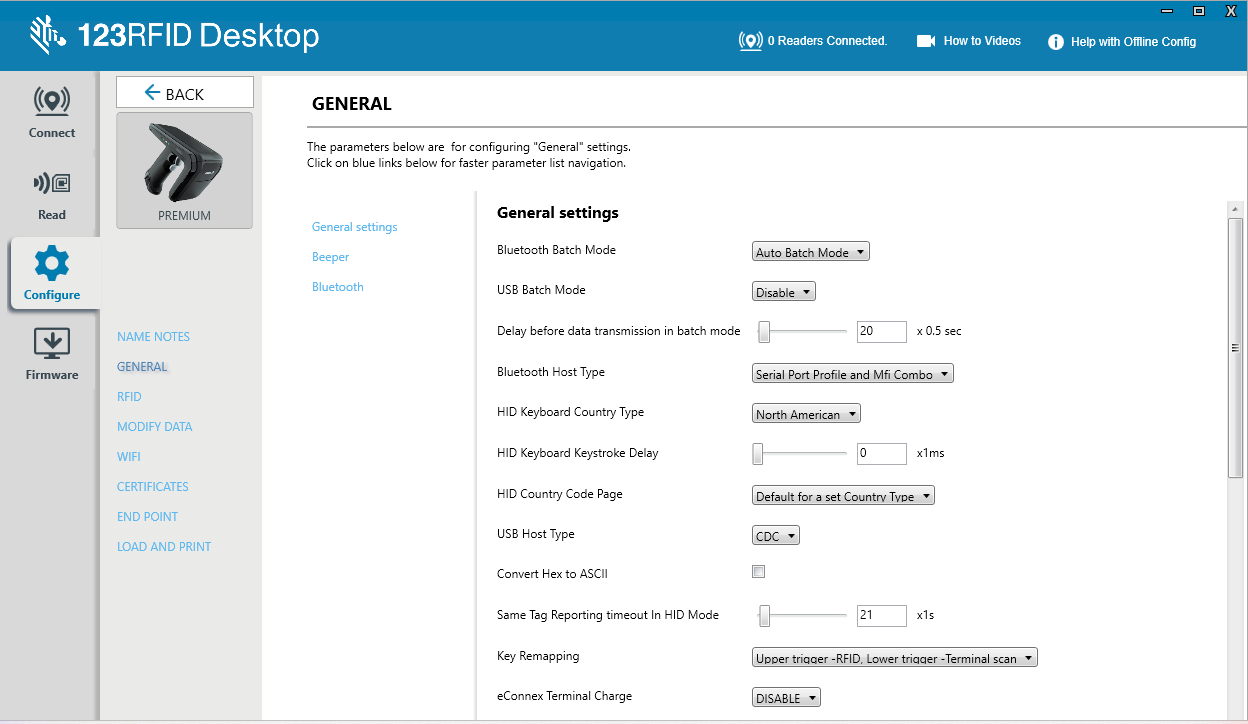

Altere o valor para:
Serial Port Profile and MFi Combo
Conclusão
Após a instalação do software e a aplicação das configurações descritas acima, o leitor RFID estará apto a se comunicar corretamente com o aplicativo Presence Count.
Caso haja dificuldades na conexão ou identificação do leitor, recomenda-se revisar:
A porta COM selecionada
O cabo USB utilizado
As configurações do menu GENERAL
