Configuração de Impressão de Etiquetas – TSC TTP-245C

Configuração de Impressão de Etiquetas – TSC TTP-245C

Introdução

Este documento tem como objetivo orientar na configuração de impressão de etiquetas no RTM (StriTAG) utilizando a impressora TSC TTP-245C.

A configuração correta garante que as etiquetas sejam impressas de acordo com as dimensões do rolo utilizado pelo cliente, evitando problemas de alinhamento, corte ou dimensionamento durante a impressão.

Ao longo deste guia serão apresentados os passos necessários para configurar a impressora no RTM e validar as configurações diretamente nas preferências de impressão do Windows.

Acessando o RTM

Para iniciar a configuração, acesse o Presence Store.

Na barra de localização, digite RTM e localize a opção StriTAG.

Clique na opção para abrir o RTM.

Após abrir o sistema:

  • Acesse o menu File

  • Clique na opção Page Setup

Ao acessar esta opção, serão exibidas as configurações de impressão do RTM.

Configuração da impressora

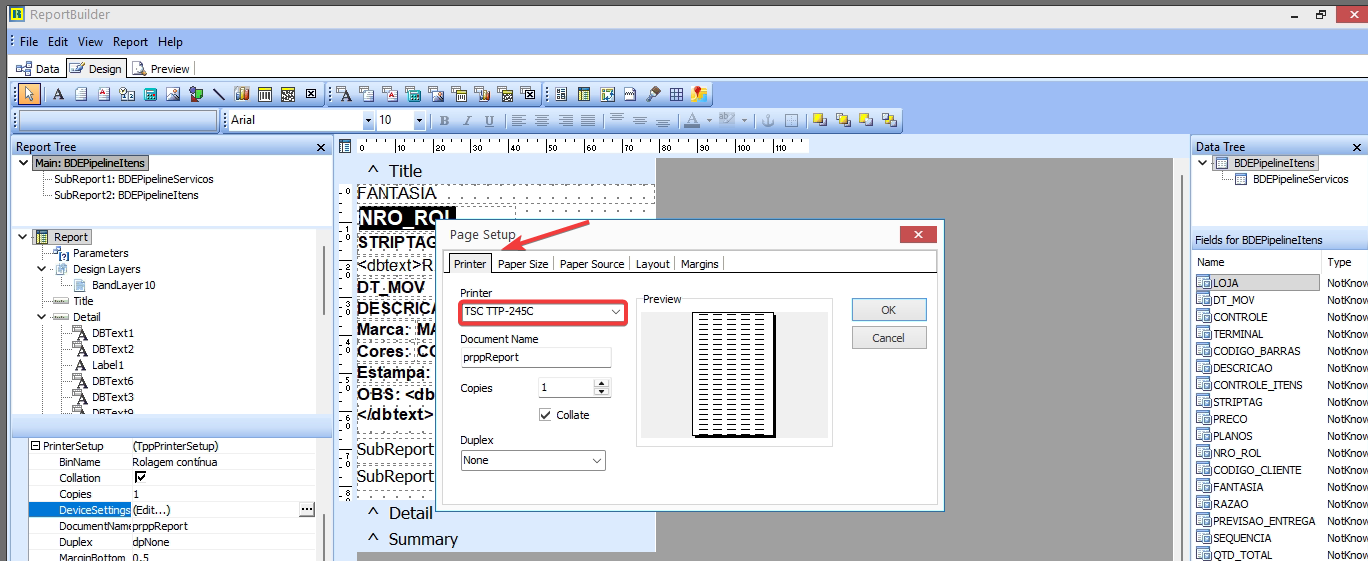

Na tela Page Setup, configure os parâmetros da impressora.

Na aba Printer:

  • No campo Printer, selecione a impressora utilizada pelo cliente
    Exemplo: TSC TTP-245C

Na aba Paper Size:

  • Configure a largura (Width) conforme o padrão da etiqueta do cliente.

  • No campo tamanho (Height), recomenda-se definir um valor alto para evitar corte da impressão.

Exemplo:

Height = 300

Observação: definir um valor baixo pode causar corte do conteúdo da etiqueta.


Na aba Paper Source:

  • Selecione a opção Rolagem Contínua.

Acessando configurações avançadas

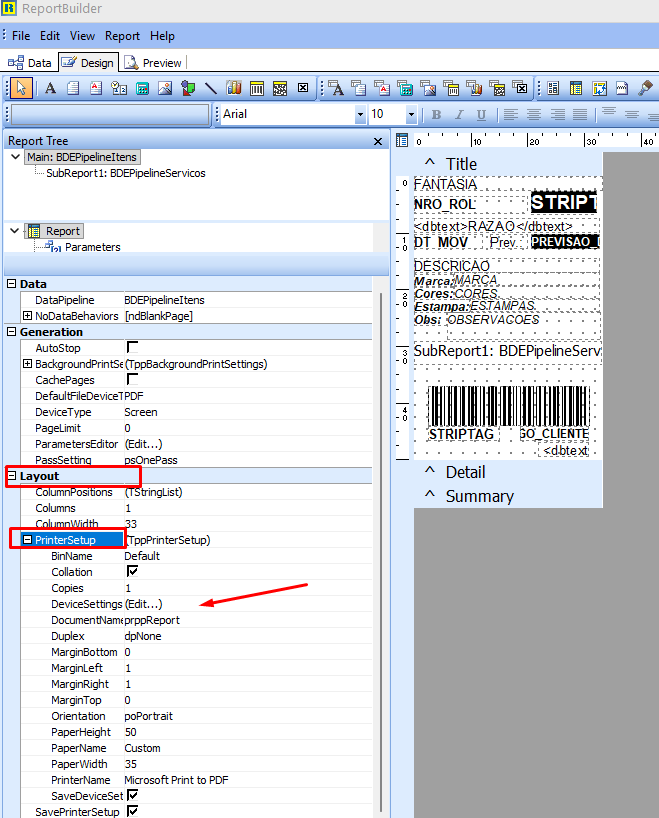

No lado esquerdo da tela, acesse a seção Layout.

Em Parâmetro, selecione a opção Printer Setup.

Em seguida, clique em Device Settings.

Ao acessar essa opção, serão exibidos parâmetros adicionais de configuração da impressora.


Configuração do papel de etiquetas

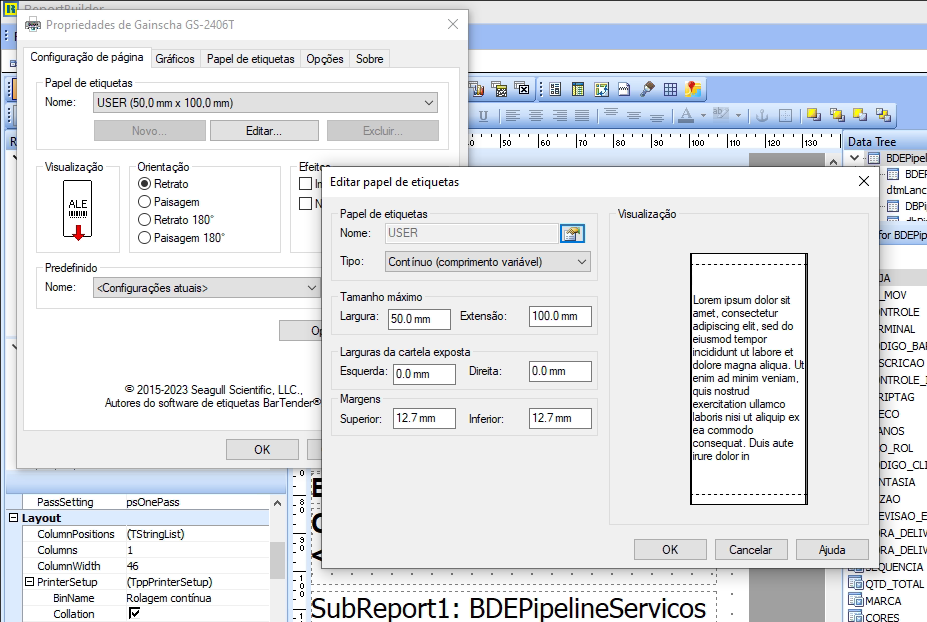

Após acessar Device Settings, vá até a aba Configuração de Página.

No campo Papel de etiquetas, clique em Editar.



Na tela de edição do papel de etiquetas, configure os seguintes parâmetros.

Tipo

  • Selecionar Contínuo (Comprimento Variável)

Tamanho máximo

Configurar de acordo com o rolo de etiquetas utilizado:

  • Largura

  • Extensão

Largura da cartela exposta

Configurar conforme as medidas do rolo de etiquetas:

  • Esquerda

  • Direita

Margens

Configurar conforme o padrão da etiqueta utilizada:

  • Superior

  • Inferior

Caso necessário, realize pequenos ajustes após os testes de impressão.


Configuração da mídia

Acesse a opção Papel de Etiquetas e selecione Configuração de Mídia.

Realize as seguintes configurações:

Tipo

  • Selecionar Contínuo (Comprimento Variável)

Importante: Caso essa configuração não seja realizada corretamente, a impressão será feita com tamanho fixo, conforme configuração padrão da impressora.


Processamento de mídia

Configurar os parâmetros:

  • Ação Pós-Impressão: Recortar (se a impressora tiver recorte)

  • Ocorrência: Após Trabalho

Considerações finais

A configuração correta do papel de etiquetas e dos parâmetros de mídia é fundamental para garantir o funcionamento adequado da impressão no RTM.

Caso sejam identificados problemas de alinhamento, corte ou dimensionamento da etiqueta, recomenda-se revisar as configurações de tamanho máximo, largura da cartela exposta e margens, realizando novos testes até obter o resultado adequado para o rolo de etiquetas utilizado pelo cliente.

Após a validação das configurações, o processo de impressão poderá ser utilizado normalmente no sistema.
